开关插座中的“位、控、极”有什么区别?

广州三绫电气有限公司   2019-09-28   浏览36次
新装修开关插座总免不了,是不是被开关插座说明中“开”、“位”、“控”和“极”这几个术语搞得非常头大?这些到底是什么意思呢?说实话,小汇也不是很理解这三个术语到底是什么意思,为了给广大消费者普及一下知识,在开关插座选购的时候不再一头雾水,专门去请教了一下电工老师傅和工品汇开关插座客服,终于弄明白了“位”、“控”和“极”的含义。

一、“位”
位,也叫联,如几位开关,也可叫几联开关,位是什么意思呢?意思就是指在一个开关面板上,组装有几只开关芯。“一位”就是有一个开关,“两位”就是有两个开关。“每位”开关的功能相互独立,互不影响既节约成本,又节省空间。

二、“控”
控这个术语我们见得比较多,在购买的时候也会对“控”有专门的需求,如单控开关,双控开关等,就是能控制几条电路的意思。

比如单控开关,只能控制一条线路;双控开关,可以控制两条电路,不过这两条电路不能同时开、闭,即开关的过程就是接通其中一条断开另外一条。

双控开关在家庭装修中用得非常多,也很常见,比如我们卧室的开关都是既可以在门口开关,也可以在床头开关,这就是使用了两个双控开关,通过一定排线规则来实现的。

下面是双控开关的接线图,详细了解一下二位双控开关的工作原理。

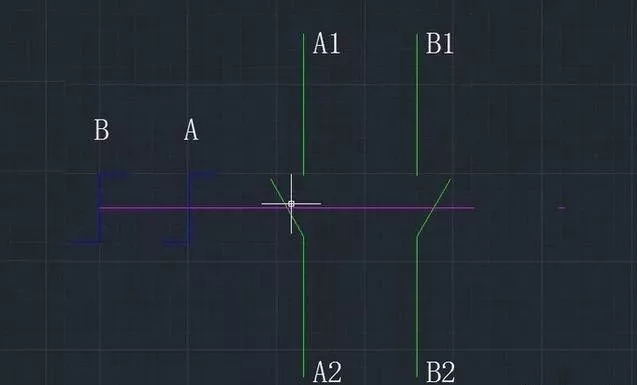

二位双控开关的工作原理图

双位,面板中有两套开关功能模块,分别是A和B,

双控,两个控制系统,即两套开关(A1,A2)和(B1,B2)

双位双控含义就是你开关扳到A,(A1,A2)接通,(B1,B2)断开,开关扳到B,(B1,B2)接通(A1,A2)断开。

三、“极”
极也是用一个开关控制几条电路,但与上面所讲的控有根本的不同,使用了极的线路是同时断、同时开。比如双极开关,假定有a、b两条电路,开关可以同时控制a、b两条电路同时接通,或者同时断开,与双控开关的用途完全不同。

想必很多朋友将极和控的概念弄混了,不过墙壁开关中也很少涉及极的概念,主要用在空气开关和漏电断路器上。
