PLC和变频器怎样连接?

广州三绫电气有限公司   2020-05-19   浏览1372次

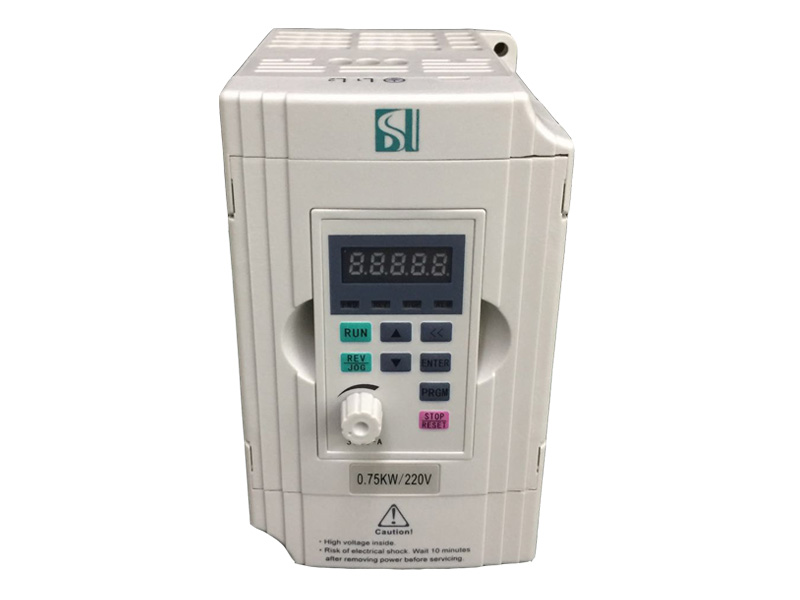

PLC和变频器如何连接,要从主从位置关系去理解,PLC是一个小工业电脑,而变频器只是驱动电机运转的一个电源装置,所以PLC是主机,变频器是从机。

PLC是控制主体,是指令和转速给定中心,而变频器是从属装置,是接受指令和转速的下位机构,同时会反馈本体的一些状态给PLC,理清楚这层关系,就知道PLC和变频器的连接思路了。


PLC和外围“沟通”靠什么

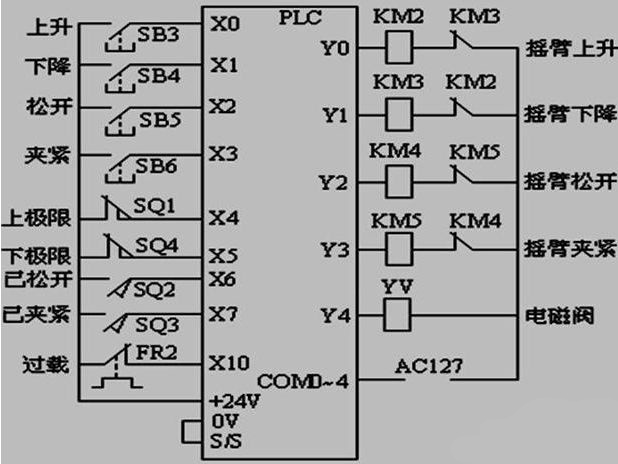

大多数情况,PLC是通过输入输出I/O端子来和外围电路发生关系的,每路I/O对应一路逻辑开关量,输入用来判断外围的电路状态,而输出用来改变外围电路的电路状态。

但是开关量每个I/O只可以处理一路逻辑,而外围电路往往是多路逻辑的,这时候就需要用很多路I/O端子来同时处理,接线的时候,是独立分开的,当然地和电源往往是共用的,开关量可以用来控制启动,停止,报警等外围状态。

实际的工业电路,除了逻辑开关量,还有连续的模拟量需要处理,这时候就要用到所谓的模拟量输入和输出模块了,一组模拟量,可以理解成多路开关量的结合体,它一般为0-10VDC,0-5VDC,0-20ma,4-20ma这些标准信号。


这些信号经过PLC量化处理后,会给出一定的数字量和这些数据一一对应,而外围电路同样把自己的状态转换成0-10VDC等数据,和PLC的数据就可以挂钩起来了。


而因为有了模拟量,PLC就可以利用这个功能来和外接的连续状态量发生联系,通过标准的0-10VDC等信号来控制外围设备,或者通过这些信号来监视外围设备的状态,比如速度,温度,压力等等。




PLC与变频器的连接,大致分为三种。

第一种是用Plc的模拟量输出给Plc的输入,这种方式比较常用,很简单,PLC模拟量输出模块输出一个模拟量信号,0-5,0-10V,4-20mA,任意一种形式的模拟量,但是前提是与变频器相互对应,然后在PLC程序里面编写模拟量与频率转换的语句,这样基本就可以了。

第二种是开关量控制,这种控制就更简单了,就是通过PLC 的开关量输入输出模块,来控制变频器的启停,正转,反转,多段速,而且变频器也能同时给PLC一个它工作的反馈信号,输送给PLC,这个基本每个产品控制系统都有。

第三种是通过通讯,这个就神奇了,往往一根线就能完成上面两种方式的工作了,主要是通过RS-485通讯接口,走相应的协议,就可以读取很多的参数,然后PLC通过通讯线把相应的指令下发给变频器,变频器执行,然后把反馈通过通讯线发送给PLC。


过程看似很简单,主要在于两个设备的通讯建立,比如主站,从站的设置,通讯协议的选择,等等,差一个参数可能就会让你郁闷半天,怎么就是连不上,可以按照两个设备的说明,一点一点的来设置,要不真的容易出错。

这种方式也有一个很大的弊端,就是变频器的干扰,这个干扰很强大,会影响弱电系统的运行,包括这个通讯的建立,要想抵消这个干扰就要想些办法了,比如用铁板把两个设备隔开,严格接地,而且两个系统不能共用一个接地,使用屏蔽双绞线,等等。

相比较来说还是第三种方便,但是也要实际情况实力对待。
